Данная
машина имеет два вида кабины, один – отдельная кабина
водителя (схема 1), другой – проходной навес с кабиной
водителя ( схема 2 ). Отдельная кабина водителя теплоизоляциона,
шумозащита, кругозор широк, имеются отопление и вентиляционная
установка, красива и проста, операция комфортабельна.
Габарит проходного навеса мал, проходимость хороша,
себестоимость низка, благодаря проходимости кабины
водителя и корпуса машины, удобно проверять эксплуатацию
машины.

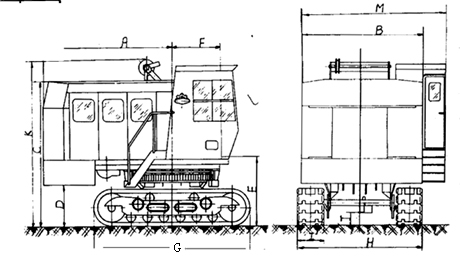

Габарит
Знак
Наименование
Размер
Единица
A
Радиус вращения хвоста
навеса
3640
mm
B
Ширина навеса
3220
mm
C
Высота крышки навеса
от поверхности земли
3650
mm
D
Высота поворотной площатки
отповерхности земли
1095
mm
E
Высота центра узла стрелки
отповерхности земли
1700
mm
F
Расстояние от центра
узла стрелки доЦентра вращения
